MICROSINT HR4 > CONEXION
Introducción HR4 Especificaciones Conexión Funcionamiento interno Lenguaje de
                          control Síntesis de
                          voz Generación
                          de ruido Generación
                          de sonido


Icono
                    conexión
El sintetizador se controla a través de un bus serie compatible con RS232 TTL. Además de las señales de datos TX y RX, se dispone de una salida CTS que indica al controlador si el sintetizador de voz puede o no recibir datos, y una señal (PLAYING) que indica que el sintetizador está reproduciendo sonido. Esta última señal sirve para sincronizar un programa con la emisión de sonido.

Descripción de señales:

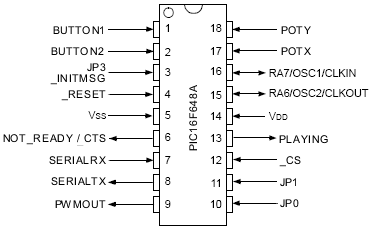

Señales del chipBUTTON1: Entrada de pulsador 1 (activado a masa). Reservado para uso futuro.

BUTTON2: Entrada de pulsador 2 (activado a masa). Reservado para uso futuro.

JP3/_INITMSG: Si esta entrada se conecta a masa, el sintetizador emite el mensaje hablado inicial, y  el mensaje por RS232. Esta entrada sólo se lee en el arranque.

_RESET: Si se coloca a masa, al normalizar la entrada el sintetizador vuelve a arrancar.

Vss: Alimentación del chip (masa).

NOT_READY/CTS: Esta salida indica si el sintetizador puede recibir datos (si CTS=0) o si el buffer está lleno (si CTS=1).

SERIALRX: Entrada de datos.

SERIALTX: Salida de datos.

PWMOUT: Salida de audio por modulación de ancho de pulso, debe filtrarse para no dejar pasar frecuencias superiores a 4300 Hz.

JP0 y JP1: Estas entradas seleccionan una de las 4 posibles velocidades para el puerto serie, y son leídas durante el arranque.
En la tabla siguiente se pueden ver las combinaciones de JP0 y JP1 para las distintas velocidades disponibles.

JP1 JP0 Velocidad
0
0
1200 bps
0
1
9600 bps
1
0
19200 bps
1
1
57600 bps

_CS: Esta entrada debe estar a 0 para que el sintetizador reciba y envíe datos, si esta a 1, ignorará cualquier dato que reciba, y descartará cualquier dato que deba enviar.

PLAYING: Esta salida se pone a 1 durante la reproducción de sonido, y vuelve a 0 cuando finaliza.

Vdd: Alimentación del chip (positivo).

OSC1 y OSC2: Entradas para el cristal de 20 MHz del oscilador.

POTX: Entrada de potenciómetro X. Reservado para uso futuro.

POTY: Entrada de potenciómetro Y. Reservado para uso futuro.



ESQUEMAS DE CONEXION


Ejemplo de conexión

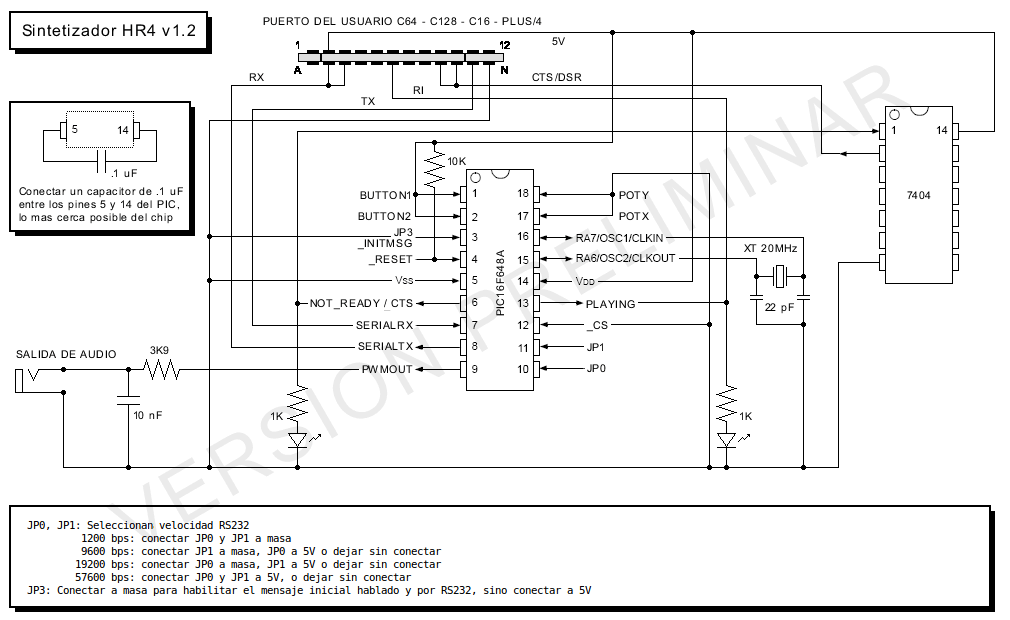

a computadoras Commodore (C64 - C128 - Plus/4):

Plano de conexión
                  a Commodore 64

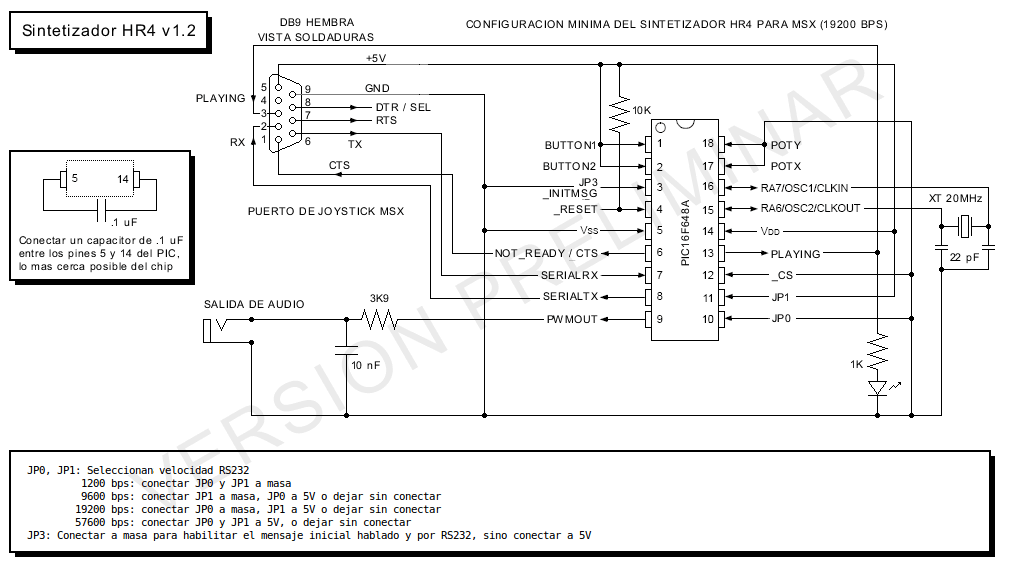

Ejemplo de conexión a computadoras MSX:

Plano de
                    conexión a MSX

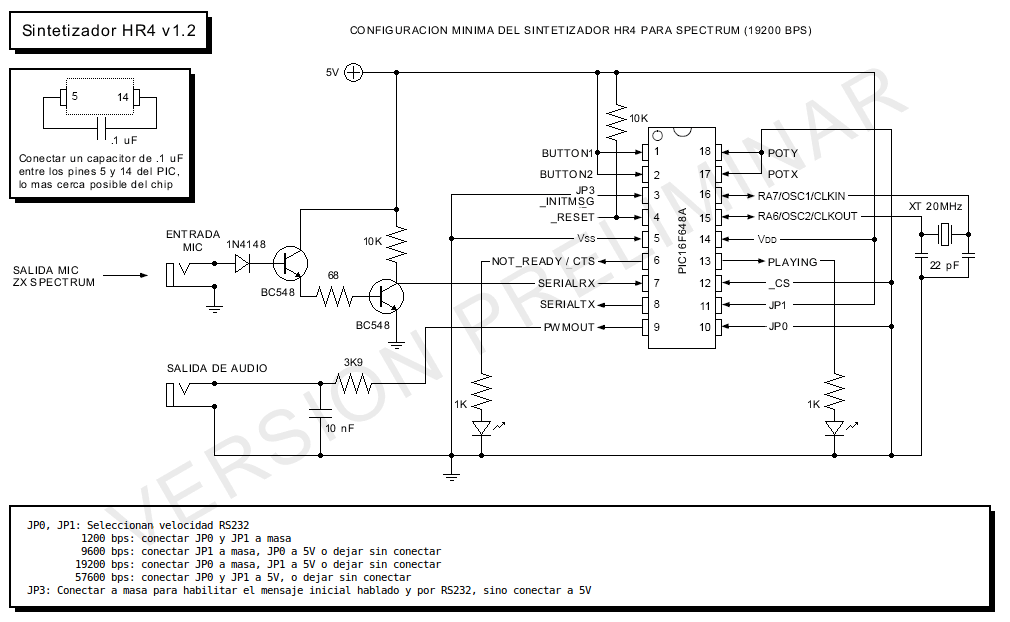

Ejemplo de conexión a computadoras Sinclair Spectrum:

Plano de conexión a
                  Sinclair Spectrum
