Este programa permite monitorear y controlar las entradas/salidas del puerto del usuario de la Commodore Plus/4.

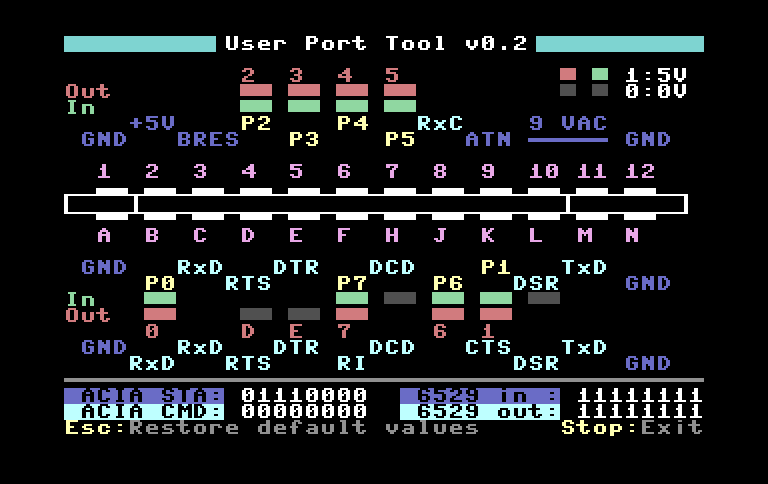

En pantalla se pueden ver las líneas del RS-232 y del puerto paralelo bidireccional de 8 bits. El chip ACIA 6551 maneja la comunicación RS-232, pero algunas señales de control se implementan con líneas del puerto paralelo que controla el chip MOS6529.
Con las teclas 0 a 7 se activan/desactivan las salidas del MOS6529.
Con la tecla D se activa/desactiva la salida RTS.
Con la tecla E se activa/desactiva la salida DTR.
Con la tecla Esc se restauran los valores por defecto para P0-P7, RTS y DTR.

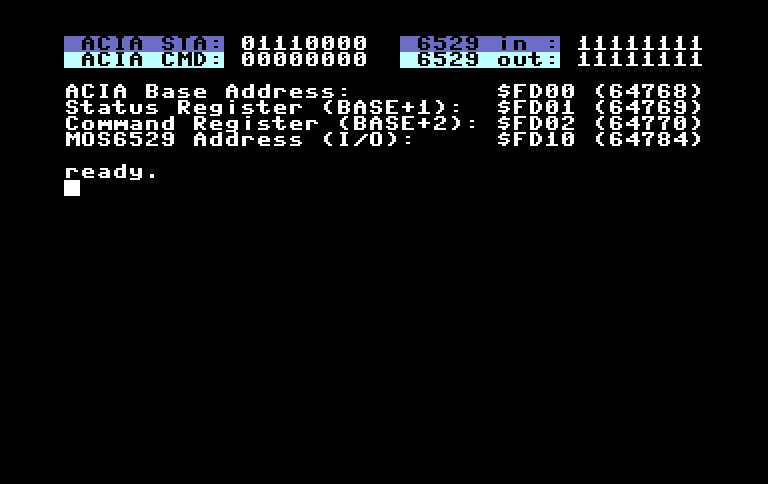

Con la tecla Stop se sale al BASIC conservando los valores actuales del puerto del usuario, y se muestra la siguiente pantalla:

Notas:

- El MOS6529 no tiene un registro de salida legible. Cuando se lee refleja el estado de las entradas.
- Si se va a usar alguna línea como entrada, es conveniente colocar un 1 en esa salida, y usar dispositivos (por ejemplo pulsadores) que activen con masa.

Descarga del programa:

User Port Tool v0.2 (English)

Novedades en la version 0.2 (18-Dic-2025):

- Se implementó la funcionalidad de restaurar las líneas del puerto a los valores por defecto.
- Se agregó el volcado binario de los registros STATUS y COMMAND del ACIA 6551.
- Se agregó la pantalla de salida.

Novedades en la version 0.1 (13-Dic-2025):

- Primera versión funcional.

Detalle de las señales del puerto del usuario, indicando nombre, dirección (entrada/salida), y que chip las controla.
